Funkcja zaworu rozprężnego w układzie klimatyzacji samochodowej
Zawór rozprężny pracuje na granicy strony wysokiego i niskiego ciśnienia. Jest wpięty w przewód doprowadzający czynnik do parownika, więc „oddziela” skraplacz z filtrem-osuszaczem od odcinka ssącego prowadzącego do sprężarki.
Jego zadanie jest proste w opisie, ale wymagające w praktyce: dawkuje czynnik tak, by w parowniku następowało stabilne odparowanie, a temperatura i ciśnienie nie uciekały w skrajności. Zbyt mały przepływ oznacza niedochłodzenie kabiny i zbyt wysokie przegrzanie na wyjściu z parownika. Zbyt duży potrafi doprowadzić do zalewania parownika i spadku przegrzania, co bywa ryzykowne dla sprężarki.
Praca zaworu zmienia się wraz z obciążeniem cieplnym. Inaczej zachowuje się układ przy chłodzeniu rozgrzanego auta po postoju na słońcu, inaczej w trasie przy stałej prędkości i niskiej wilgotności. Różnice widać też przy zmianie prędkości dmuchawy i przejściu na recyrkulację.
Gdy dozowanie przestaje być prawidłowe, pojawia się niestabilność. Temperatura nawiewu potrafi falować, a układ zaczyna pracować „skokami”. Da się to poczuć w kabinie bez żadnych narzędzi.

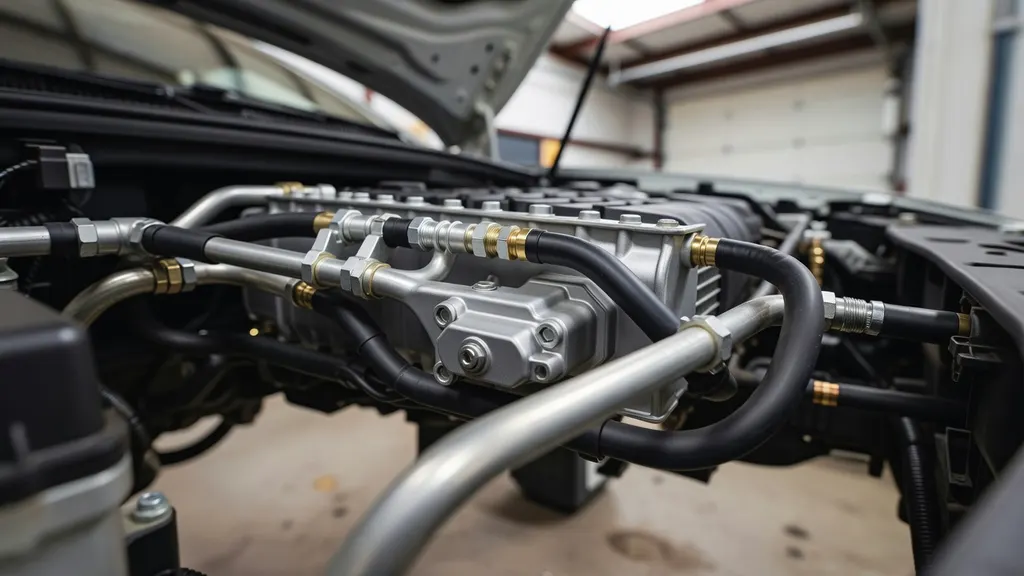

Konstrukcja i odmiany zaworów rozprężnych spotykanych w autach
W wielu samochodach spotyka się termostatyczny zawór rozprężny (TXV). W skrócie: ma gniazdo z iglicą, element regulacyjny i czujnik temperatury (kapilarę z bańką) lub konstrukcję zintegrowaną, która reaguje na warunki na wyjściu z parownika. Sterowanie opiera się na równowadze ciśnień i temperatur, więc zawór sam koryguje przepływ w trakcie pracy.
Alternatywą jest element stałodławiący, często określany jako kryza lub orifice tube. Nie reguluje aktywnie przepływu, tylko wymusza spadek ciśnienia stałym przekrojem. Stabilność pracy zależy wtedy mocniej od ilości czynnika, stanu skraplacza i sprawności sprężarki. W praktyce objawy niedomagań mogą wyglądać podobnie, ale diagnostyka opiera się na innych punktach zaczepienia.
Najbardziej wrażliwe na brud są drobne przekroje: dysza, gniazdo zaworu i sitka. W TXV problemem bywa też czujnik i kapilara, jeśli element przestaje poprawnie reagować na temperaturę. Po awarii sprężarki do układu trafiają opiłki i nagar z oleju. Wtedy zawór często dostaje pierwszy cios.
Montaż najczęściej wypada w rejonie parownika: na grodzi, przy wejściu przewodów do obudowy nawiewu, czasem wewnątrz obudowy. Z perspektywy serwisu ma to konsekwencje. W wielu autach dostęp oznacza demontaż części deski lub co najmniej rozpinanie przewodów w ciasnym miejscu.
Symptomy wskazujące na nieprawidłową pracę zaworu rozprężnego
Najczęstszy sygnał to nierówna skuteczność chłodzenia. Nawiew przez chwilę jest wyraźnie zimny, potem temperatura rośnie mimo stałych nastaw, po czym znowu spada. W upale takie falowanie robi się męczące. I łatwo je pomylić z „humorem” automatyki klimatyzacji.
Do tego dochodzą dźwięki. Syczenie i bulgotanie z okolic deski rozdzielczej lub przewodów pojawia się zwłaszcza po zmianie obrotów silnika, po włączeniu recyrkulacji albo gdy układ przechodzi w inną fazę pracy. W realnych autach często słyszy się to na postoju, gdy po dłuższej jeździe nagle spadają obroty i wentylator skraplacza zmienia prędkość.
Parownik przy problemach z dawkowaniem nie zawsze pracuje całą powierzchnią. Zdarza się, że „ciągnie” zimnem tylko fragment, a reszta obudowy pozostaje wyraźnie cieplejsza. W serwisie widać to na termometrach i kamerze termowizyjnej, ale czasem wystarczy obserwacja: jedna rurka lodowata, druga tylko chłodna.
Oszronienie przewodów lub oblodzenie parownika wiąże się z tym, że w parowniku robi się zbyt niska temperatura przy niewłaściwej ilości czynnika w obiegu parowania. Skutkiem bywa spadek przepływu powietrza przez parownik i nagłe pogorszenie chłodzenia. Potem lód puszcza i wszystko wraca. Takie cykle potrafią powtarzać się w mieście.
W tle pojawiają się skutki wtórne: parowanie szyb i pogorszenie widoczności, bo oszroniony parownik przestaje skutecznie osuszać powietrze. Układ potrafi też częściej dobijać do progów ciśnień, co uruchamia zabezpieczenia i wprowadza dodatkową niestabilność.

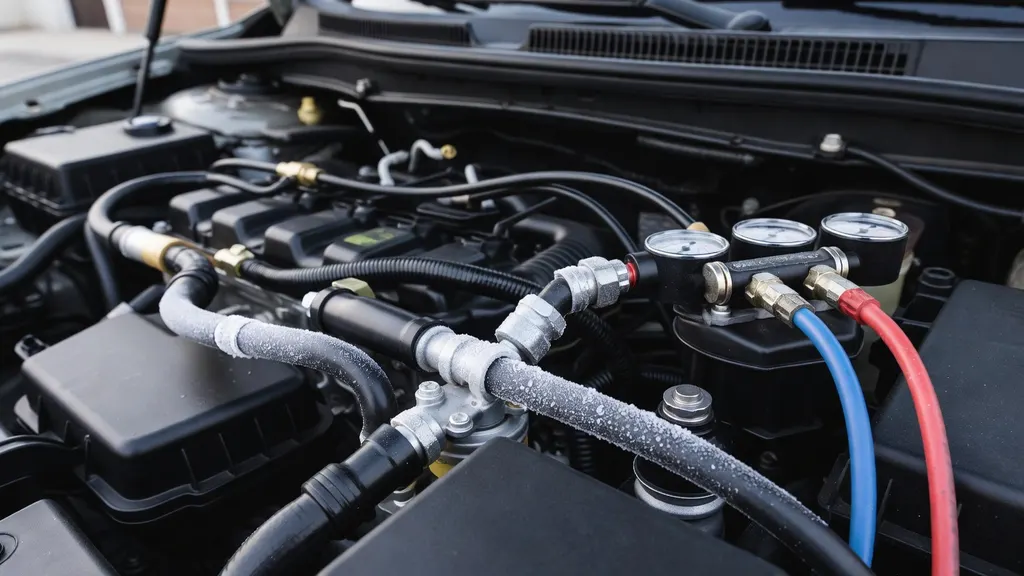

Diagnostyka na podstawie pomiarów ciśnień i temperatur w układzie
Ocena zaworu rozprężnego z pomiarów opiera się na dwóch rzeczach: tym, co dzieje się z ciśnieniem po stronie ssącej i tłocznej, oraz na relacji ciśnienie–temperatura. Same wartości bez kontekstu warunków pracy bywają mylące, ale wzorce są czytelne, gdy układ jest stabilny.
Przy zaworze przymkniętym lub ograniczonym zanieczyszczeniami po stronie niskiej rośnie przegrzanie, a parownik jest „głodny” czynnika. Ciśnienie ssące spada, nawiew robi się mniej skuteczny, a przewód ssący przy komorze silnika potrafi być wyraźnie cieplejszy niż w sprawnym układzie. Widać też, że reakcja na zwiększenie obrotów i wymuszenie pracy wentylatora skraplacza nie przynosi typowego efektu.
Zawór zacięty w pozycji otwartej daje inny obraz: ssanie bywa wyższe, a przegrzanie spada. W praktyce oznacza to ryzyko, że parownik dostaje zbyt dużo czynnika i nie zdąży go w pełni odparować w kontrolowany sposób. Zdarza się wtedy oblodzenie i mocno nierówna praca, zwłaszcza przy wysokiej wilgotności. Tego nie da się „wygadać” ustawieniami panelu.
W serwisie często liczy się przegrzanie (superheat) na wyjściu z parownika i dochłodzenie (subcooling) na wyjściu ze skraplacza. Te parametry porządkują diagnozę, bo łączą pomiar temperatur z odczytem ciśnienia. Gdy przegrzanie jest wysokie, a dochłodzenie niskie, tropy prowadzą w stronę niedoboru czynnika albo ograniczenia przepływu. Gdy przegrzanie spada nisko przy jednoczesnych anomaliach w zachowaniu parownika, podejrzenie zaworu otwartego rośnie.
Warunki pomiaru muszą być powtarzalne: stałe obroty, włączony wentylator skraplacza w typowym trybie, zamknięte okna, stabilna prędkość dmuchawy. Bez tego ciśnienia pływają i wykresy wyglądają jak awaria, choć układ tylko reaguje na zmiany. W praktyce wystarczy kilka minut różnicy w pracy wentylatora chłodnicy i interpretacja zaczyna się rozjeżdżać.
Pułapka numer jeden to niewłaściwa ilość czynnika. Za mało czynnika potrafi dać obraz podobny do przytkanej dyszy, a przeładowanie podbija stronę wysoką i zmienia zachowanie zaworu. Drugi klasyk to powietrze i wilgoć w układzie. Wtedy ciśnienia i temperatury przestają tworzyć spójny obraz, a problem potrafi pojawiać się falami.

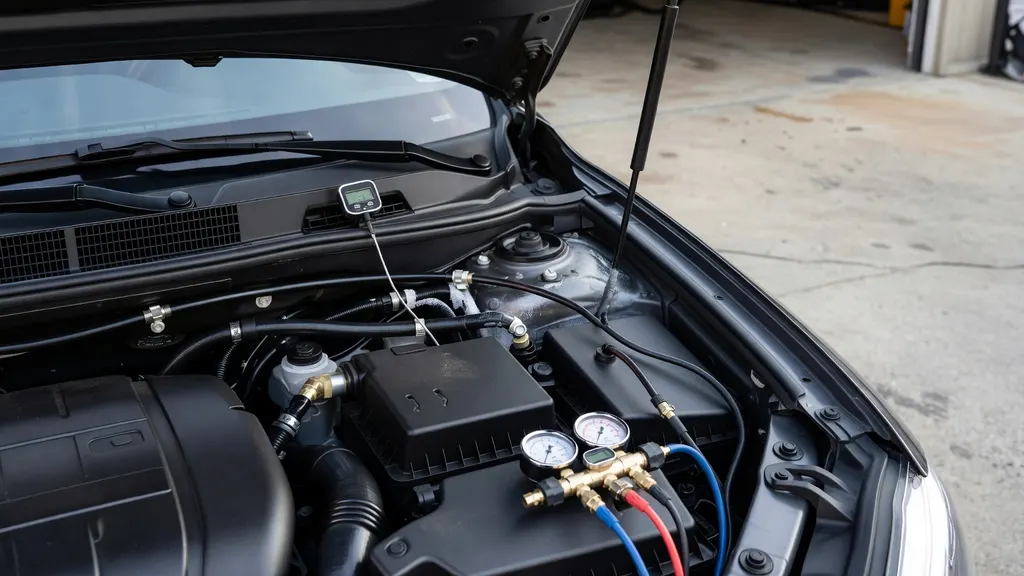

Ocena stanu zaworu bez demontażu: obserwacje eksploatacyjne i proste testy serwisowe
Bez rozpinania układu da się zebrać sporo przesłanek. Najbardziej czytelne jest zachowanie nawiewu po przełączeniu na recyrkulację i zmianie prędkości dmuchawy. Jeśli przy stałych warunkach temperatura zaczyna wyraźnie falować po takich zmianach, zawór lub element dławiący trafia wysoko na listę podejrzanych. W warsztacie często widać to jako opóźnioną, nerwową reakcję układu na obciążenie.
Oględziny przewodów i połączeń dają dodatkowe informacje. Ślady oleju przy złączkach sugerują nieszczelność, a to od razu miesza w diagnozie zaworu, bo zmienia ilość czynnika w obiegu. Miejscowe szronienie też jest wymowne, zwłaszcza jeśli pojawia się na konkretnym odcinku przewodu, a nie równomiernie w całej strefie zimnej.
Różnice temperatur na wejściu i wyjściu wybranych elementów układu potrafią podpowiedzieć kierunek. Skraplacz powinien oddawać ciepło na całej powierzchni, filtr-osuszacz nie powinien robić się wyraźnie „punktowo” zimny, a parownik ma pracować możliwie równomiernie. Gdy filtr-osuszacz ma dużą różnicę temperatur między wejściem i wyjściem, ograniczenie przepływu bywa gdzie indziej niż w samym zaworze.
Istotna jest korelacja hałasu i niestabilności z obciążeniem. W praktyce syczenie często narasta przy wysokich obrotach dmuchawy, gdy parownik dostaje dużo ciepła i wilgoci. Jeśli objaw pojawia się niezależnie od trybu pracy i nie zmienia się po przejściu na recyrkulację, podejrzenie przesuwa się w stronę sterowania lub sprężarki.
Brak reakcji układu na wyraźną zmianę warunków też coś mówi. Gdy przełączenie recyrkulacji, podniesienie obrotów silnika i wymuszenie pracy wentylatora nie daje wyraźnej zmiany parametrów, zawór nie jest jedynym tropem. Czasem problem siedzi w sprzęgle sprężarki, zaworze sterującym w sprężarce lub w samym skraplaczu
Różnicowanie usterek: zawór rozprężny a sprężarka i pozostałe elementy układu
Usterka sprężarki często daje obraz „spłaszczonych” ciśnień: strona wysoka nie buduje wyraźnego ciśnienia, a niska nie spada tak, jak powinna przy sprawnym sprężaniu. Zawór rozprężny, nawet wadliwy, nie zastąpi sprężarki, więc dynamika zmian po podniesieniu obrotów silnika bywa słabsza i mniej logiczna.
Skraplacz i wentylator potrafią udawać problem z zaworem. Gdy chłodzenie skraplacza jest słabe, ciśnienie po stronie wysokiej rośnie, a układ zaczyna pracować na granicy zabezpieczeń. W kabinie czuć spadki wydajności, a mechanik widzi, że strona wysoka „idzie w sufit”. W takich przypadkach zawór dostaje podejrzenia niesłusznie.
Filtr-osuszacz bywa źródłem ograniczenia przepływu, szczególnie po zanieczyszczeniach i przy dłuższej eksploatacji w trudnych warunkach. Wtedy objawy przypominają przytkany zawór: niskie ssanie, słabe chłodzenie, nierówna praca. Różnica polega na tym, że spadek temperatury potrafi pojawić się w okolicy filtra i przewodów przed zaworem, a nie dopiero przy wejściu do parownika.
Zawilgocenie układu potrafi tworzyć okresowy „korek lodowy” w miejscu dławienia. Objaw jest charakterystyczny: przez pewien czas chłodzi dobrze, potem nagle przestaje, po chwili wraca. W serwisie to częsta historia po niefachowym serwisie napełniania, gdy etap osuszania i próżni był potraktowany po macoszemu.
Swoje robi też elektronika. Presostaty, czujniki temperatury parownika i logika sterownika potrafią cyklicznie wyłączać sprężarkę, gdy widzą ryzyko oblodzenia lub nadciśnienia. Z zewnątrz wygląda to jak falowanie spowodowane zaworem, a w rzeczywistości układ broni się przed skutkami innej usterki.
Kryteria decyzji o dalszych działaniach serwisowych i ryzyka eksploatacji z usterką
Do ingerencji w układ dochodzi wtedy, gdy z objawów i pomiarów układa się spójny obraz: niestabilne przegrzanie, anomalia pracy parownika i ciśnienia, które nie pasują do problemów ze skraplaczem czy sprężarką. Jeśli jednocześnie widać ślady zanieczyszczeń w układzie albo historia auta wskazuje na awarię sprężarki, podejrzenie zaworu przestaje być luźne.
Czyszczenie zaworu w praktyce ma ograniczony sens, bo problemem jest często zużycie gniazda, deformacja elementu regulacyjnego albo drobiny, które wracają z obiegu. Przy kryzie wymiana jest prostsza, ale bez usunięcia przyczyny zanieczyszczeń efekt bywa krótkotrwały. W warsztatach to się powtarza: nowy element dławiący, a po kilku tygodniach wraca to samo.
Jeśli w układzie są opiłki lub osady, samo wstawienie nowego zaworu bywa proszeniem się o powtórkę. Wtedy wchodzi płukanie przewodów i wymiana elementów towarzyszących, szczególnie filtra-osuszacza. Bez tego nowa część pracuje w brudnym środowisku od pierwszego uruchomienia.
Jazda z niesprawnym zaworem niesie konkretne ryzyka. Oblodzenie parownika obniża przepływ powietrza i psuje widoczność przez słabsze osuszanie. Zawór otwarty zbyt mocno może pogorszyć warunki smarowania sprężarki, bo olej krąży z czynnikiem i nie lubi niekontrolowanego powrotu. Zawór przymknięty przeciąża układ temperaturami po stronie wysokiej, gdy sprężarka pracuje, a chłodzenie kabiny nie nadąża.
Kontrola po naprawie opiera się na stabilności temperatury nawiewu i przewidywalnych ciśnieniach w stałych warunkach. W dobrze działającym układzie wahania są, ale nie przypominają huśtawki. Hałasy z okolic parownika znikają albo stają się krótkotrwałe i ciche, bez towarzyszącego spadku wydajności
